泰安實驗室通風系統的設計方案與廢氣處理方案

摘要：一、舊實驗室現狀
1、實驗室通風效果差、氣味大。
2、實驗室環境冬冷夏熱、房間門關不上。
3、原通風系統，噪音大。
4、能耗大、不節能。
二、實驗室建設后達到的效果
1.整體...

　　一、泰安舊實驗室通風系統現狀

　　1、實驗室通風效果差、氣味大。

　　2、實驗室環境冬冷夏熱、房間門關不上。

　　3、原通風系統，噪音大。

　　4、能耗大、不節能。

　　二、泰安實驗室通風改造后達到的效果

　　1、通風系統整體排風量僅為傳統方式60%;

　　2、保持實驗室溫度、濕度平穩、無風感、消除PM2.5;

　　3、噪音：單臺設備50dB，系統全開≤60dB;

　　4、實驗室新風與新風空調方式相比：投資費用減少20%，運行、維護費用減少50%;

　　三、泰安的氣候環境特點

　　根據泰安氣候特點，制定制冷、制熱方案，冬天需要6個月制熱。

　　四、泰安實驗室通風系統的設計方案與廢氣處理方案

　　1、分析化驗室通風系統分布

　　本實驗室共布置有通風櫥47臺、桌上型通風柜12臺、中央臺排氣罩12臺、萬向抽風罩58個、換風口119個。系統排風依據實驗室功能分區、及分析實驗產生氣體的性質，共設排風系統8套，其中通風柜系統5套、環境控制系統3套。服務房間、通風設備及風機性能見下表：

泰安桌面通風柜圖片


　　2、泰安實驗室廢氣怎么處理流程

　　泰安實驗室廢氣怎么處理?實驗室廢氣處理的一般流程與實施方案是什么呢?

　　廢氣處理的原理與實施方案：一般為將化驗室通風櫥及吸風罩的風聚集到某個地方，一般為樓頂風機處或排風管道的主管道處理，然后接到活性炭吸附箱(具體選活性炭過濾箱還是其他像uv光解等處理裝置的話，要根據您的實驗室廢氣種類及排放置而定，請咨詢我們了解)經過過濾后才能排放，實驗室廢氣處理裝置示意圖可由廠家設計提供。

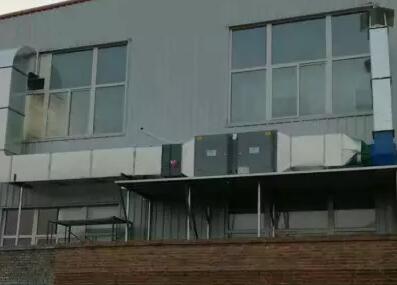

泰安實驗室廢氣處理設備安裝圖

　　a) 排風系統1-系統5：負責實驗室內各通風設備分析化驗過程產生的有毒有害氣體通過風管引至樓頂，通過活性炭處理裝置處理后，再經設在樓頂?shù)碾x心風機排至室外。

　　b) 排風系統6-系統8：負責實驗室環境的排風系統，該系統負責將實驗室內散發有少量有毒有害氣體的化驗分析室內的環境空氣通過風道，由管道引至屋頂排放。

　　一層的液化氣室，設置獨立排風管道，由主管道鏈接風機進行直排;由于一層閃點檢測室實驗特殊，本房間內設計每小時10次排風。閃點試驗，要求風速較低，采用2級風速。

　　3、排風系統工作原理如下

　?、?通風柜

　　(1)工作時，通風柜補風從補風管道A，經散流罩均勻進入柜體，攜帶著實驗產生的有毒有害氣體一起進入通風柜排風槽D，通過排風管道B排出;

　　(2)隔絕通風柜內外氣體交換，即阻止室內空氣補入通風柜又防止通風柜內有毒有害氣體溢出。

　　(3)采用VAV變風量控制系統，每臺通風設備可單獨控制，不影響其它設備的使用，任何一個可以首先開啟，也可以最后關閉系統。

　　(4)風機的排風量隨通風設備開啟個數的增加而增加，減少而減少。

　　(5)報警系統：無風時可實現就地和遠程報警。

　　(6)采用VAV變風量控制系統，無論單臺或多臺通風設備工作時，能夠精確控制風機(轉速)排風量與設備總排風量需求相同步，平滑調節。保證同一套系統內的通風設備風量均衡，通風柜柜體內產生負壓，室外風自然補入。

　　4、實驗室通風系統設計及廢氣處理原理：

　　通風柜可以隔絕通風柜內外氣體交換。即防止通風柜內有毒有害氣體溢出，又阻止室內的空氣流入通風柜。通過各種試驗測試：當通風柜視窗開啟最大時，排風量保證1000m3/h，就能確保通風柜的泄漏率<0.05PPm。而在視窗高度變小時，則會更安全。因此無論視窗如何變化，通風柜只要保證1500m3/h的風量都是安全的。相對于用文丘里閥控制的通風柜視窗最低時也需要800m3/h的風量。通風柜最大排風量1500m3/h也是較小的。在此基礎上，配上一臺可關斷文丘里定風量閥(800m3/h)，通風柜只能兩種狀態，停用和1000m3/h的排風量，因此可實現整個排風系統的節能降噪的效果。

　　五、泰安實驗室排風系統設計方案總結：

　　新實驗室的規劃設計，首先在美觀、安全的基礎上，采用新型先進的排風方式，才能達到好用、節能的特點。

　　1、節能降耗：每年可節省運行費用134.6萬元;

　　2、風量減少70%;

　　3、風機及其設備投資減少233.5萬元;

　　4、噪音：單臺設備45dB，系統全開≤55dB;

　　5、維護：免調試系統、易維護;

　　6、先進：控制系統簡單，風量均衡;
